輥式卷板機進行卷制錐筒的原理 - 春秋卷板機

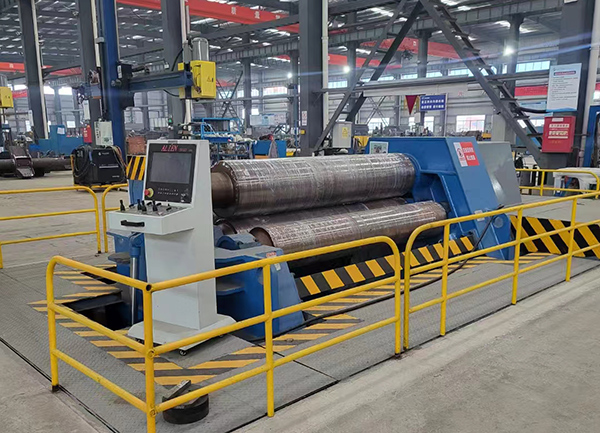

卷板機上卷制圓筒和錐筒都是基于三點彎曲的原理，卷板過程主要有以下三步。首先將工件送進輥式卷板機的工作輥內，一個輥在工件的上方，稱為上輥，兩個在工件下方，稱為下輥，這是三輥卷板機：四輥卷板機有三個輥在工件的下方，一個在上輥的同一鉛垂面內，稱為中下輥，另兩個在上輥的兩側，稱為側輥，上輥可與側輥和中下輥中任意兩個輥對工件進行彎曲。



第二步是工作輥作進給運動，即進行三點彎曲，有的卷板機是上輥作壓下進給，有的是下輥或側輥作向上的進給運動，為敘述方便，根據相對運動的原理，將工件和下輥或側輥看作靜止不動的，上輥作壓下運動：卷圓筒工件上輥壓下時與下輥平行，卷錐筒工件上輥壓下時與下輥傾斜：壓下量越多，工件與上輥接觸的母線及附近曲率越大；第三步是通過工作輥的回轉運動讓工件回轉，同時保證上輥的壓下量不變，使工件的每一個母線具有相同的曲率或曲率分布，成為圓筒和錐筒。



輥式卷板機卷制錐筒的方法很多，分別適用于不同的工件，具有各自的特點。不管用什么方法，都要保證在卷制的過程中，工件的母線與上輥的母線重合。



錐簡下料為一扇形鋼板。在圓柱形工作輥的卷板機中卷制錐筒，要保證在卷制的過程中．工件的母線與上輥的母線重合，扇形鋼板在工作輥之間的運動可看作工件母線上每個點在與工作輥軸向垂直方向上的勻速運動(圓柱形工作輥的主傳動裝置的回轉運動可實現該運動)和工件繞通過自身母線上的某一點的鉛垂線的回轉運動的合運動，使大頭走快點或小頭走慢點，這需要給扇形鋼板另外施加一個力矩，克服工件與工作輥之間的摩擦力，這是卷錐筒的關鍵，工件繞通過自身母線上的這一點的鉛垂線的回轉運動所需力矩最小。
